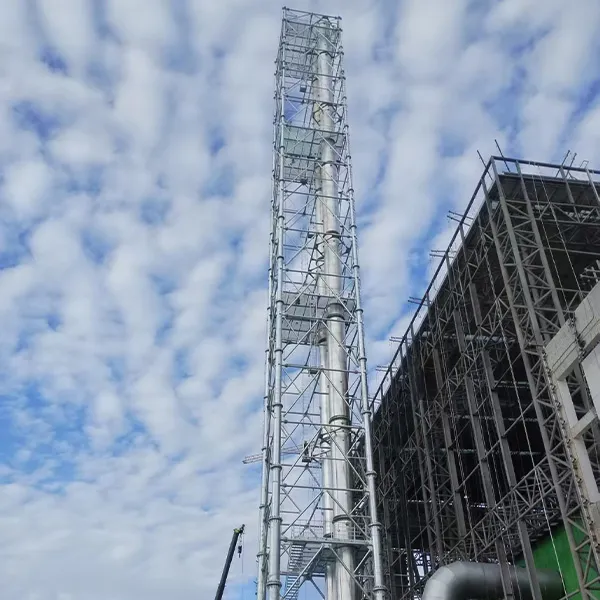

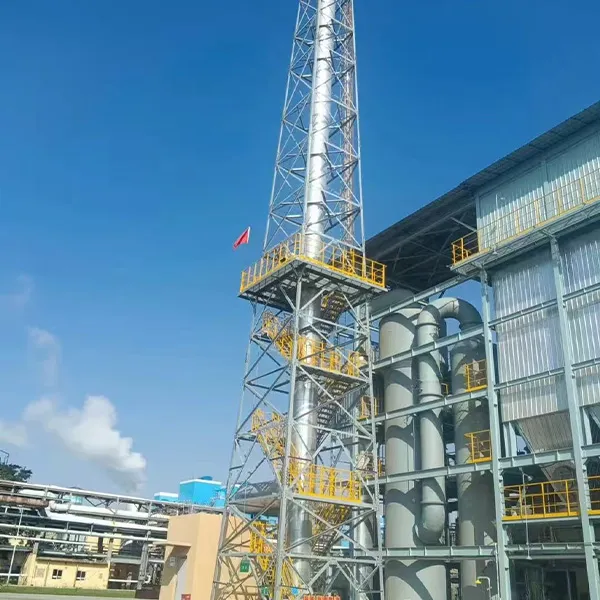

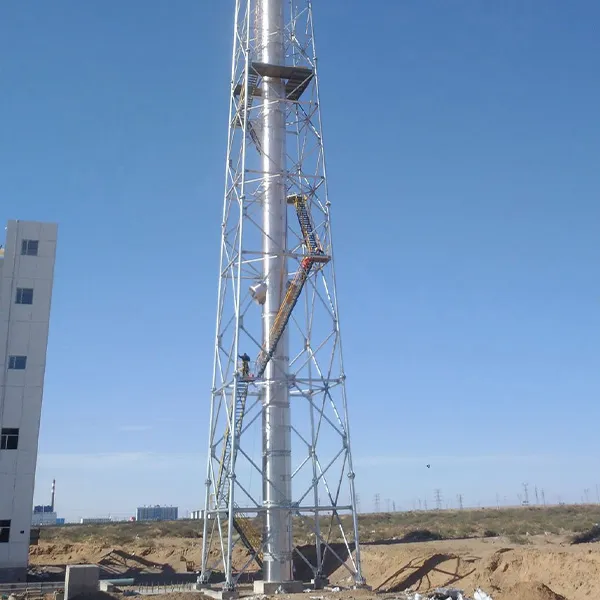

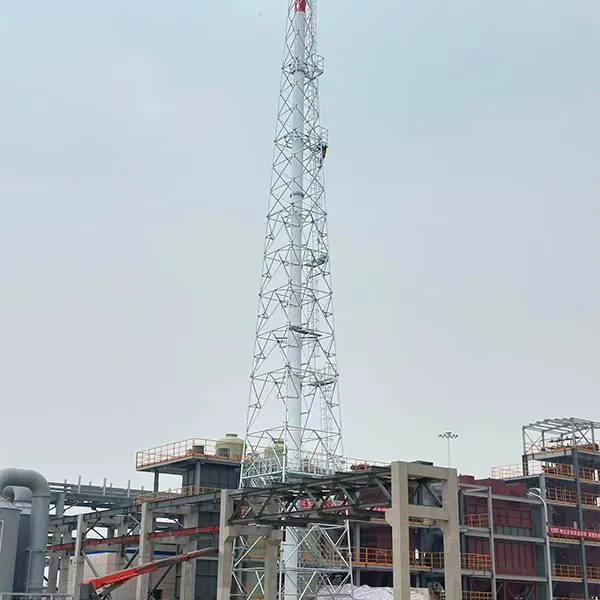

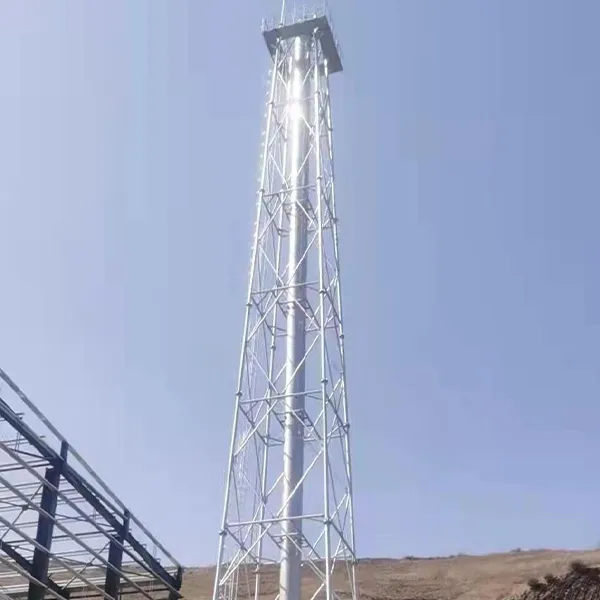

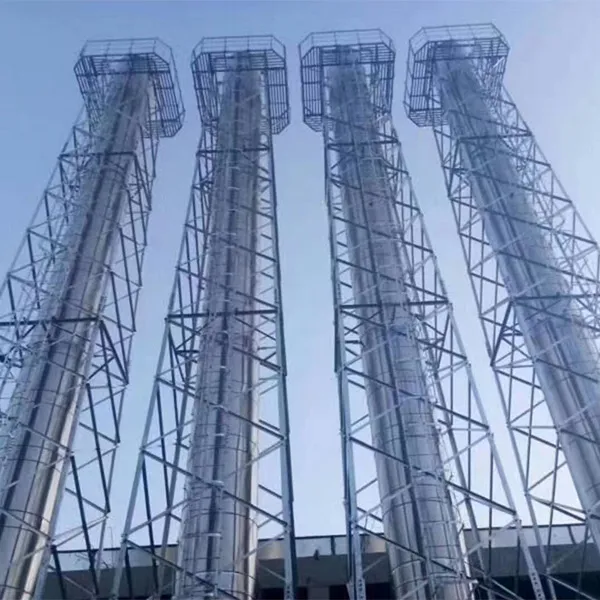

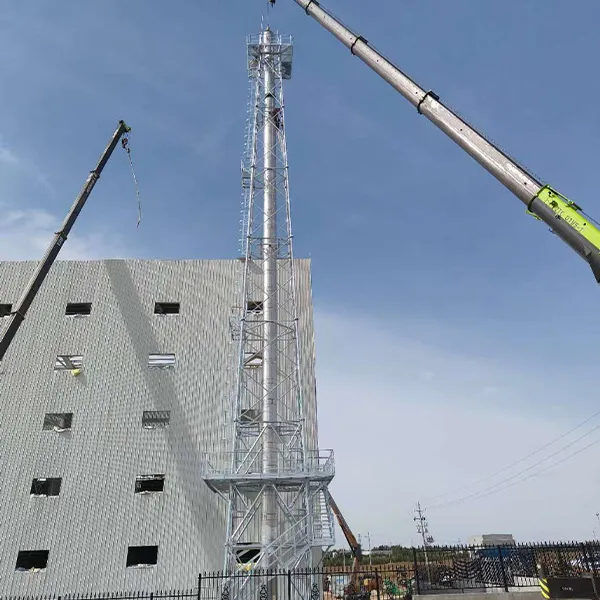

Башенная дымовая труба, также известная как поддерживаемая стальная дымовая труба или стальная башенная дымовая труба, представляет собой высотную конструкцию, которая отделяет внутреннюю стальную оболочку для отвода дыма от внешней поддерживающей стальной конструкции (башни).
Башенная дымовая труба, также известная как поддерживаемая стальная дымовая труба или стальная башенная дымовая труба, представляет собой высотную конструкцию, которая отделяет внутреннюю стальную оболочку для отвода дыма от внешней поддерживающей стальной конструкции (башни). Она сочетает стабильность башни и эффективные характеристики отвода дыма внутренней стальной оболочки, являясь одним из основных решений в современной промышленности для обработки больших потоков, высокотемпературных, коррозионных дымовых газов. Её ключевая концепция проектирования - «внутренняя оболочка антикоррозионная, внешний каркас ветроустойчивый», обеспечивает безопасную и стабильную работу дымовой трубы в экстремальных погодных условиях и сложных рабочих условиях.
1. Внутренняя стальная оболочка (дымоотводящая оболочка)
Функция: Выполняет задачу транспортировки дымовых газов, является частью, непосредственно контактирующей с коррозионной средой.
Материал: В зависимости от характеристик дымовых газов (температура, коррозионные компоненты и т.д.) может выбираться:
1.1 Углеродистая сталь + антикоррозионная футеровка: Например, кислотостойкий литой материал, остеклованная плитка, титановый композитный лист и т.д., экономично и практично.
1.2 Аустенитная нержавеющая сталь: Например, 316L, 2205 дуплексная нержавеющая сталь и т.д., отличная коррозионная стойкость.
1.3 Титано-стальной композитный лист: Используется в экстремально коррозионных средах.
Конструкция: Обычно самонесущая секционная конструкция, поддерживаемая на башне с помощью кронштейнов, и оснащена устройством компенсации теплового расширения.
2. Внешняя башня (несущая конструкция)
Функция: Обеспечивает мощную поддержку и защиту для внутренней стальной оболочки, воспринимает ветровые нагрузки, сейсмические нагрузки и другие горизонтальные силы.
Материал: Обычно используются высокопрочные конструкционные стали, такие как Q235B, Q355B и т.д.

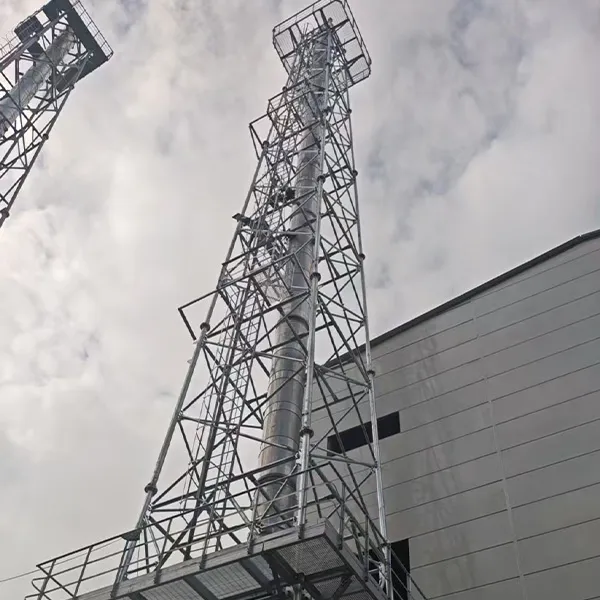

Конструкция: Используется треугольная или четырехугольная решетчатая башенная конструкция (аналогичная опорам ЛЭП), такая конструкция имеет малое аэродинамическое сопротивление, большую жесткость, экономична по расходу материала. Внутри башни обычно устанавливаются ремонтные площадки и лестницы, удобные для ежедневного обслуживания.
3. Вспомогательное оборудование

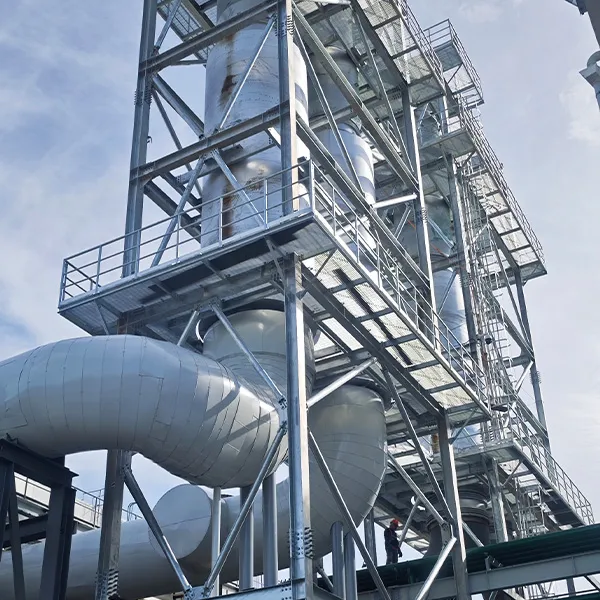

Площадки и лестницы: Используются для ежедневного осмотра, ремонта и мониторинга.
Авиационные препятственные огни и система молниезащиты: Соответствуют авиационным правилам безопасности и требованиям строительной молниезащиты.
Устройства поддержки и направляющие внутренней оболочки: Обеспечивают свободное расширение и сжатие внутренней оболочки при тепловом расширении и сохранение стабильности.
Контрольные отверстия, отверстия для отбора проб и отверстия для очистки от золы: Удобны для экологического мониторинга и обслуживания оборудования.
Высокая безопасность:
Башенная конструкция обладает превосходной стабильностью, устойчивость к ветру и сейсмическая стойкость значительно превосходят самонесущие дымовые трубы той же высоты.
Разделение внутренней оболочки и несущей конструкции позволяет избежать коррозии несущей конструкции от дымовых газов, повышает запас прочности всей конструкции.
Сильная адаптивность по высоте:
Гибкость высоты: Может проектироваться высотой до сотен метров в соответствии с технологическими потребностями.

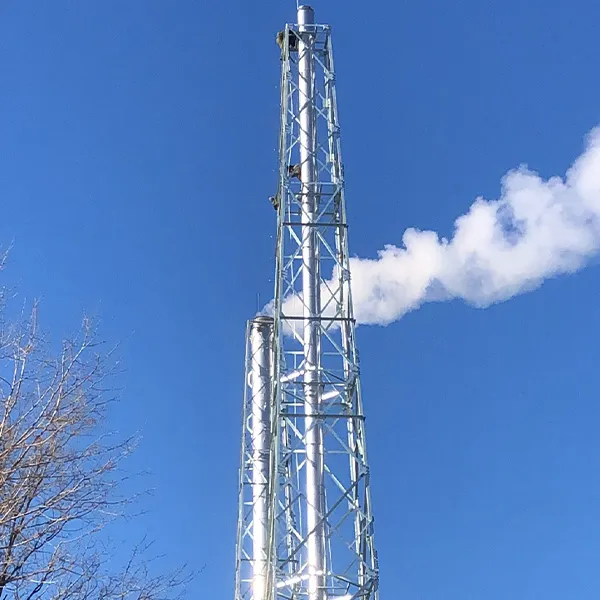

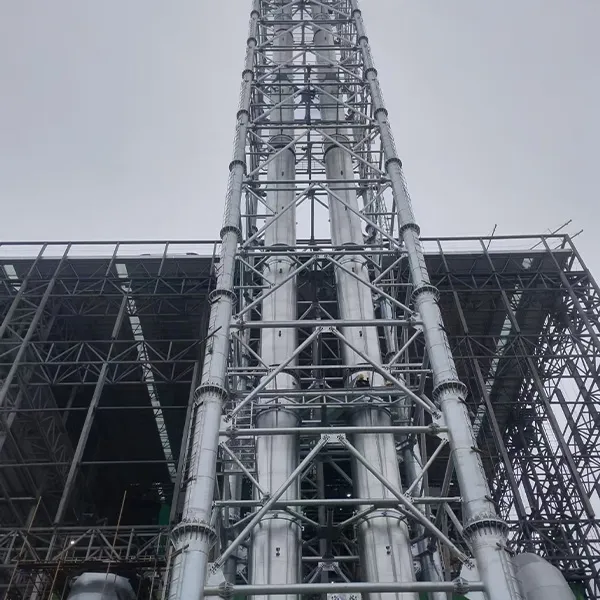

Многотрубная компоновка: Одна башня может одновременно поддерживать 2 или более стальных внутренних оболочек, что делает возможным реализацию схем отвода дыма «один котел - одна труба» или «несколько котлов - одна труба» для нескольких котлов электростанции, экономя площадь и инвестиции.
Удобство обслуживания и ремонта:
Внутреннее пространство башни просторное, оборудовано полными ремонтными площадками и лестницами, персонал может безопасно и легко приближаться к внутренним оболочкам для осмотра, ремонта или замены, что значительно снижает затраты на обслуживание в течение всего жизненного цикла.
Экономическая эффективность:
По сравнению с железобетонными дымовыми трубами высотой более 80 метров, башенные дымовые трубы обычно более экономичны по расходу материалов и сроку строительства. Модульное заводское изготовление, быстрая сборка на месте, сокращают сроки строительства.
Длительный срок службы:
Внешняя башня защищена, менее подвержена коррозии; внутренняя оболочка может выбираться из наиболее подходящих коррозионно-стойких материалов в зависимости от среды и может заменяться отдельно, тем самым продлевая срок службы всей конструкции (обычно проектный срок службы составляет 30 лет и более).
Башенные дымовые трубы широко используются в промышленных областях, требующих высоких выбросов и высокой стабильности:
Тепловые электростанции (угольные, газовые, биомассовые)
Крупные химические заводы, нефтехимические комплексы
Металлургическая промышленность (металлургические заводы, цветная металлургия)
Мусоросжигательные электростанции
Промышленность строительных материалов (цементные заводы, стекольные заводы)
Крупные котельные целбумажной, текстильной и других отраслей
Профессиональные поставщики башенных дымовых труб обычно предоставляют услуги «под ключ»:
Анализ требований: Изучение технологических параметров клиента (объем дымовых газов, температура, состав, высота и т.д.) и условий площадки.
Проектирование схемы: Проведение структурных расчетов, рекомендации по выбору материалов и предварительное проектирование.
Детальное проектирование: Подготовка полных рабочих чертежей, спецификаций материалов и расчетных ведомостей.
Заводское изготовление: Сегменты стальных конструкций и внутренних оболочек изготавливаются на заводе по высоким стандартам, обеспечивая качество.

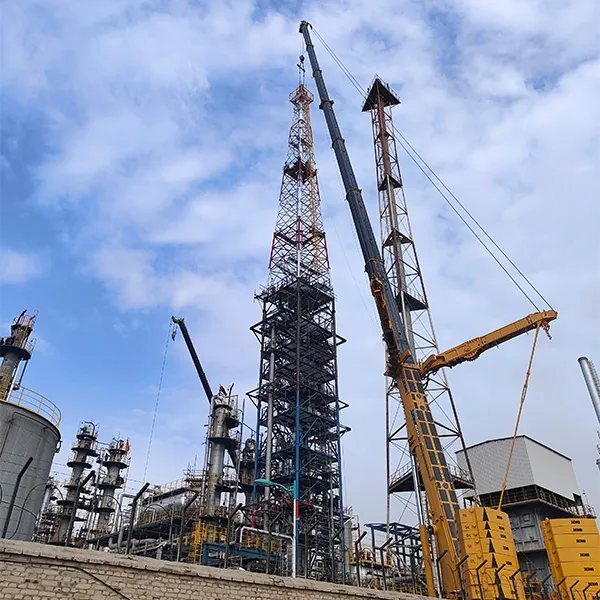

Монтаж на месте: Установка осуществляется опытной профессиональной строительной бригадой.
Испытания и приемка: Включая неразрушающий контроль, антикоррозионный контроль, общую приемку и т.д.
Послепродажное обслуживание: Предоставление технической поддержки и регулярные визиты для контроля.
В заключение, башенная дымовая труба представляет собой современную промышленную дымовую трубу, технологически зрелую, безопасную и надежную, экономически эффективную и удобную в обслуживании, особенно подходящую для потребностей в отводе дымовых газов на большой высоте, при многотрубной компоновке и в суровых условиях, являясь идеальным выбором для многих крупных промышленных проектов.
